TELEVATOR – mobile Tether-Plattform für UAV-Einsätze
TELEVATOR ist ein mobiles Tether-UAV-System und eine fahrzeugbasierte Tether-Plattform für Aufklärung, Überwachung, Kommunikation und mobile Lagebilder aus erhöhter Position.
Systemüberblick | Fahrzeugbasiertes UAV-System
Integrierte Plattform für Aufklärung, Kommunikation und mobile Lagebilder
TELEVATOR ist als fahrzeugbasiertes UAV-Einsatzsystem konzipiert. Im Mittelpunkt steht nicht nur das Fluggerät selbst, sondern das Zusammenspiel aus Trägerplattform, Bodenkontrollstation, Tether-Anbindung, Energieversorgung, Datenübertragung und einsatzspezifischer Nutzlast.
Die integrierte Plattform ermöglicht den Betrieb eines UAV aus erhöhter Position. Dadurch kann das System für Aufklärung, Überwachung, Sicherheitsüberprüfungen, Kommunikationsaufgaben und mobile Lagebilder eingesetzt werden.
Durch die Integration auf geeigneten Fahrzeugplattformen entsteht ein verlegbares Lagebildsystem, das schnell positioniert und an wechselnde Einsatzräume angepasst werden kann. Gegenüber rein batteriebetriebenen Einzelplattformen bietet die Tether-Anbindung Vorteile bei Einsatzdauer, Energieversorgung und Datenverbindung.

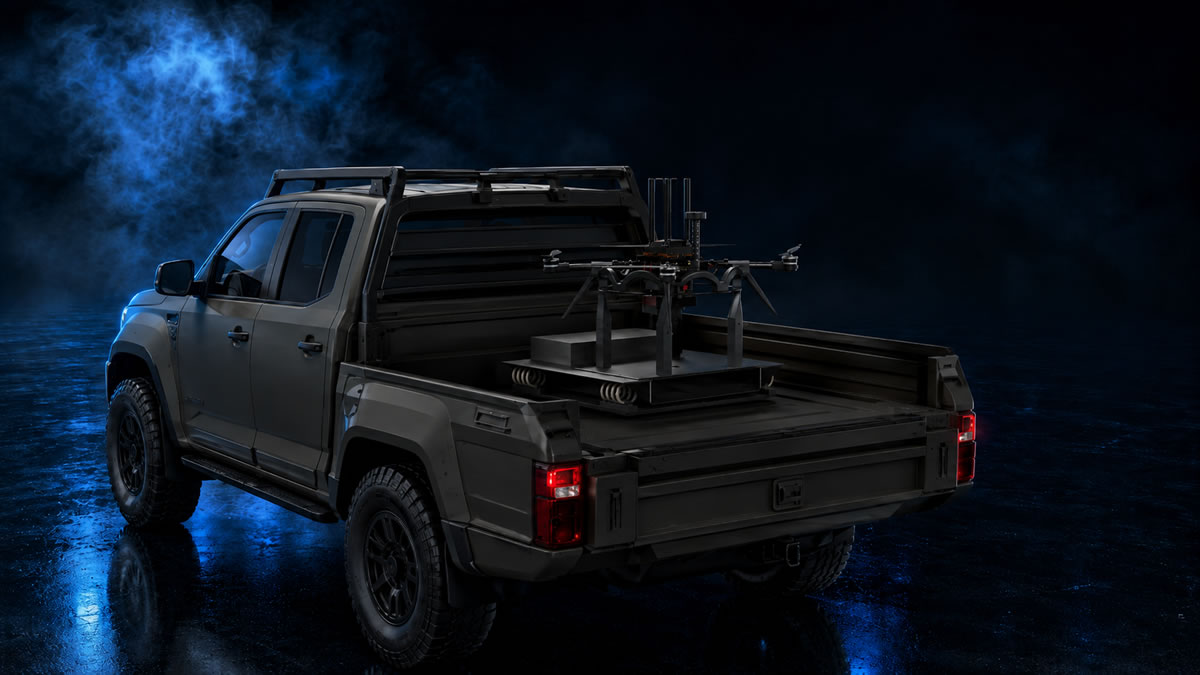

Fahrzeugintegration | Mobile Start- und Landeplattform
Starten, Betreiben und Landen von einer mobilen Plattform
TELEVATOR ist darauf ausgelegt, UAV-Betrieb direkt von einer geeigneten mobilen Plattform aus zu ermöglichen. Das System kann auf passenden Fahrzeugen, Anhängern oder vergleichbaren Trägerflächen integriert werden und unterstützt dadurch Aufklärung, Überwachung und Kommunikation aus dem mobilen Einsatzraum heraus.
Die fahrzeugbasierte Integration erleichtert schnelle Standortwechsel, flexible Positionierung und den Betrieb in dynamischen Einsatzlagen. Das UAV kann von der mobilen Plattform aus starten, während der Mission betrieben und anschließend wieder auf der vorgesehenen Plattform landen.
Damit eignet sich TELEVATOR für Einsatzlagen, in denen Mobilität, längere Einsatzdauer sowie ein stabiler erhöhter Beobachtungs- oder Kommunikationspunkt kombiniert werden müssen.
Tether & Datenlink | Energieversorgung und sichere Übertragung
Kabelgebundene Versorgung für verlängerte Einsatzdauer
Die kabelgebundene Versorgung ist ein zentrales Element von TELEVATOR. Über die Tether-Anbindung kann das UAV mit elektrischer Energie versorgt werden; zugleich kann eine stabile Datenverbindung zwischen Flugplattform, Tether-Bodeneinheit und Bodenkontrollstation bereitgestellt werden.
Gegenüber rein batteriebetriebenen UAV-Systemen ermöglicht die kabelgebundene Betriebsart eine verlängerte Einsatzdauer und einen kontrollierten Betrieb aus definierter Position. Das ist besonders relevant für Aufgaben, bei denen kontinuierliche Beobachtung, Kommunikationsunterstützung oder ein dauerhaftes Lagebild benötigt werden.
Je nach Systemauslegung kann die Tether-Verbindung Energieversorgung, Datenkommunikation oder beides abdecken. Dadurch lässt sich TELEVATOR an Einsatzprofil, Sicherheitsanforderungen und Kommunikationsarchitektur anpassen.
Technische Fähigkeiten | Tether, Energie & Daten
Bis zu 100 Meter Tether-Höhe für Energie, Daten und Kommunikation
TELEVATOR ist für den kabelgebundenen UAV-Betrieb mit Tether-Höhen beziehungsweise Tether-Kabellängen von bis zu etwa 100 Metern ausgelegt. Dadurch kann das UAV als erhöhte Plattform für Aufklärung, Kommunikation, Relay-Anwendungen und temporäre Netzwerkerweiterung genutzt werden.
Je nach Konfiguration können Daten und Kommunikation direkt über das Tether-Kabel geführt werden. Möglich sind Varianten mit Glasfaseranbindung für sehr hohe theoretische Datenraten bis in den Gigabit-Bereich sowie Twisted-Pair-Lösungen für robuste Netzwerkverbindungen mit reduzierter, aber praxisgerechter Bandbreite.
Zusätzlich kann über das Tether-System Energie mit einer elektrischen Leistung von ungefähr 2,4 bis 2,5 kW übertragen werden. Damit eignet sich TELEVATOR für Einsatzprofile, bei denen eine reine Batterielösung hinsichtlich Einsatzdauer, Energieversorgung oder Kommunikationsstabilität nicht ausreicht.
Betriebsarten | Kabel, Funk und Redundanz
Flexible Betriebsmodi für Steuerung, Energieversorgung und Datenlink
TELEVATOR kann je nach Einsatzprofil in flexiblen Betriebsmodi konfiguriert werden. Energieversorgung, Steuerung, Missionsdaten und Nutzlastdaten können über das Tether-Kabel, einen Funkdatenlink oder eine kombinierte Funk-/Kabelarchitektur geführt werden.
Möglich sind beispielsweise Betriebsmodi mit Energieversorgung über das Tether-Kabel und separater Steuerung über Funk, eine kabelgebundene Daten- und Steuerverbindung über die Tether-Bodeneinheit oder redundante Konfigurationen mit zusätzlichem Funkmodul im UAV.
Dadurch lässt sich das System an unterschiedliche Sicherheitsanforderungen und Einsatzprofile anpassen. In bestimmten Konfigurationen ist der Betrieb auch ohne primäre Funkverbindung möglich, weil Steuerung, Missionsdaten und Netzwerkzugriff über die Tether-Bodeneinheit und die kabelgebundene Verbindung geführt werden können.
Abgesetzter Betrieb | Glasfaser- und Netzwerk-Anbindung
TELEVATOR auch aus entfernter Kontrollposition betreiben
TELEVATOR kann nicht nur direkt am Fahrzeug oder unmittelbar an der Plattform betrieben werden. Je nach Einsatzkonzept kann die Plattform abgesetzt bereitgestellt und über eine geeignete Glasfaser- oder Netzwerkanbindung mit einer entfernten Kontrollposition verbunden werden.
In dieser Konfiguration wird die Plattform mit eigener Spannungsversorgung und Tether-Bodeneinheit an einem geeigneten Standort positioniert. Die Verbindung zur Kontrollstelle kann über eine kabelgebundene Netzwerkstrecke erfolgen, zum Beispiel über Glasfaserleitungen mit entsprechend großer Reichweite.
Über diese Verbindung können Steuerdaten, Missionsdaten, Nutzlastdaten und Videostreams zwischen Kontrollstelle, Tether-Bodeneinheit und UAV übertragen werden. Dadurch kann das UAV gestartet, betrieben und überwacht werden, ohne dass die Bedienmannschaft unmittelbar neben der Plattform stehen muss.
Die abgesetzte Betriebsarchitektur eignet sich für Einsatzlagen, in denen die Plattform taktisch günstig, verdeckt oder näher am relevanten Einsatzraum positioniert werden soll, während die Bedienung aus einer geschützten oder räumlich getrennten Kontrollposition erfolgt.
Betriebssicherheit | Pufferbatterie und Präzisionslandung
Kontrollierter Betrieb auch bei wechselnder Energieversorgung
Für kontrollierten Betrieb auch bei wechselnder Energieversorgung kann TELEVATOR mit einer Pufferbatterie ausgestattet werden. Sie stabilisiert die Bordspannung, entlastet das Tether Vehicle Module und unterstützt den kontrollierten Weiterbetrieb bei kurzzeitigen Störungen der externen Energieversorgung.
Bei Ausfall oder Umschaltung der Bodenversorgung kann die Pufferbatterie ausreichend Energie bereitstellen, um das UAV zu stabilisieren und eine sichere Rückführung oder Landung einzuleiten. Dadurch erhöht sich die Betriebssicherheit insbesondere bei dynamischen Einsatzlagen und wechselnden Versorgungsbedingungen.
Für Start und Landung auf der mobilen Plattform kann das System um eine UWB-basierte Präzisionslandung erweitert werden. Positionsmodule in UAV und Plattform unterstützen dabei die präzise Rückführung auf die vorgesehene Landeposition.
Kommunikation | Relay, Router und Netzerweiterung
Erhöhte Plattform für taktische Kommunikationsaufgaben
TELEVATOR kann neben Aufklärung und Überwachung auch als erhöhte Plattform für taktische Kommunikationsaufgaben eingesetzt werden. Durch die Positionierung des UAV oberhalb der Fahrzeug- oder Bodenebene lassen sich Funk- und Datenverbindungen verbessern, erweitern oder temporär bereitstellen.
Je nach Konfiguration kann das System als Relay, Router, Repeater oder temporärer Kommunikationsknoten zur Netzerweiterung genutzt werden. Dadurch eignet sich TELEVATOR für Einsatzräume, in denen bestehende Kommunikationsinfrastruktur eingeschränkt, verdeckt oder nicht verfügbar ist.
Die Kombination aus mobiler Plattform, Tether-Anbindung und erhöhter Antennenposition unterstützt robuste Kommunikationsstrukturen für mobile Führungsstellen, Sicherheitskräfte, technische Einsatzteams oder verteidigungsnahe Anwendungen.
Aufklärung & Sensorik | Mobiles Lagebild aus erhöhter Position
Kontinuierliche Beobachtung für Einsatzräume, Infrastruktur und Sicherheitsbereiche
TELEVATOR ermöglicht ein mobiles Lagebild aus erhöhter Position. Das UAV kann über der mobilen Plattform betrieben werden und dadurch Einsatzräume, Zufahrten, Geländeabschnitte, Infrastruktur oder temporäre Sicherheitsbereiche kontinuierlich beobachten.
Je nach Nutzlastkonfiguration kann das System für Überwachung, Nahaufklärung, Sicherheitsüberprüfungen oder technische Beobachtungsaufgaben eingesetzt werden. Möglich sind optische Sensorik, Wärmebildlösungen, Kommunikationsmodule oder weitere missionsspezifische Komponenten.
Die Kombination aus fahrzeugbasierter Plattform, Tether-Anbindung und erhöhter Sensorposition eignet sich besonders für Szenarien, in denen ein stabiler Beobachtungspunkt über längere Zeit benötigt wird.
Systemintegration | Plattform, UAV und Bodenkontrolle
Als integriertes Einsatzsystem konfigurierbar
TELEVATOR ist als integriertes Einsatzsystem konfigurierbar. Trägerplattform, UAV, Tether-Anbindung, Energieversorgung, Datenanbindung, Bodenkontrollstation und Nutzlast werden nicht isoliert betrachtet, sondern auf den jeweiligen Einsatzfall abgestimmt.
Die Systemarchitektur kann an unterschiedliche Fahrzeugplattformen, Missionsprofile und Integrationsanforderungen angepasst werden. Dazu gehören mechanische Integration, Energie- und Datenführung, Bedienkonzept, Nutzlastkonfiguration sowie die Anbindung an geeignete Führungs-, Lagebild- oder Kommunikationssysteme.
Vectorbirds unterstützt bei technischer Bewertung, Systemkonfiguration und Integration – von der Plattformauslegung über Kommunikationsarchitektur und Bodenkontrolle bis zur einsatzspezifischen Anpassung der Bedien- und Missionslogik.
Abgrenzung | TELEVATOR und TETHER
Mobile Plattformlösung statt reine Tether-Betriebsart
TELEVATOR ist mehr als eine reine Tether-Betriebsart: Das System ist als mobile Plattformlösung für kabelgebundene UAV-Einsätze ausgelegt. UAV, Tether-System, Tether-Bodeneinheit und Start-/Landeplattform werden dabei als integrierte Lösung bereitgestellt.
Eine reine TETHER-Konfiguration kann auch bodengebunden aufgebaut werden, zum Beispiel auf einer geeigneten Fläche im Gelände. In diesem Fall startet und landet das UAV am jeweiligen Bereitstellungsort.
Der Vorteil von TELEVATOR liegt in der fahrzeug- oder plattformbasierten Integration. Das System kann auf einer geeigneten Trägerfläche startklar bereitgestellt werden, etwa auf einem Fahrzeug, Anhänger oder einer vergleichbaren Plattform. Nach Freigabe durch den Bediener kann das UAV automatisch starten und nach dem Einsatz wieder auf der Plattform landen.
Damit ist TELEVATOR die integrierte mobile Systemlösung, während TETHER für die kabelgebundene Energie- und/oder Datenanbindung als technische Betriebsoption steht.
Projektanfrage | TELEVATOR
TELEVATOR für Ihren Einsatzfall prüfen
Ob TELEVATOR für einen konkreten Einsatzfall geeignet ist, hängt von Fahrzeugplattform, Nutzlast, Energiebedarf, Kommunikationsanforderungen, Einsatzdauer und Betriebsumgebung ab. Im Rahmen der Projektanfrage bewertet Vectorbirds, welche mobile Plattformlösung technisch und operativ sinnvoll ist.
Vectorbirds unterstützt bei der technischen Bewertung, Systemkonfiguration und Integration – vom mobilen UAV-Betrieb über die Tether-Anbindung bis zur Einbindung in bestehende Führungs-, Lagebild- oder Kommunikationsstrukturen.
