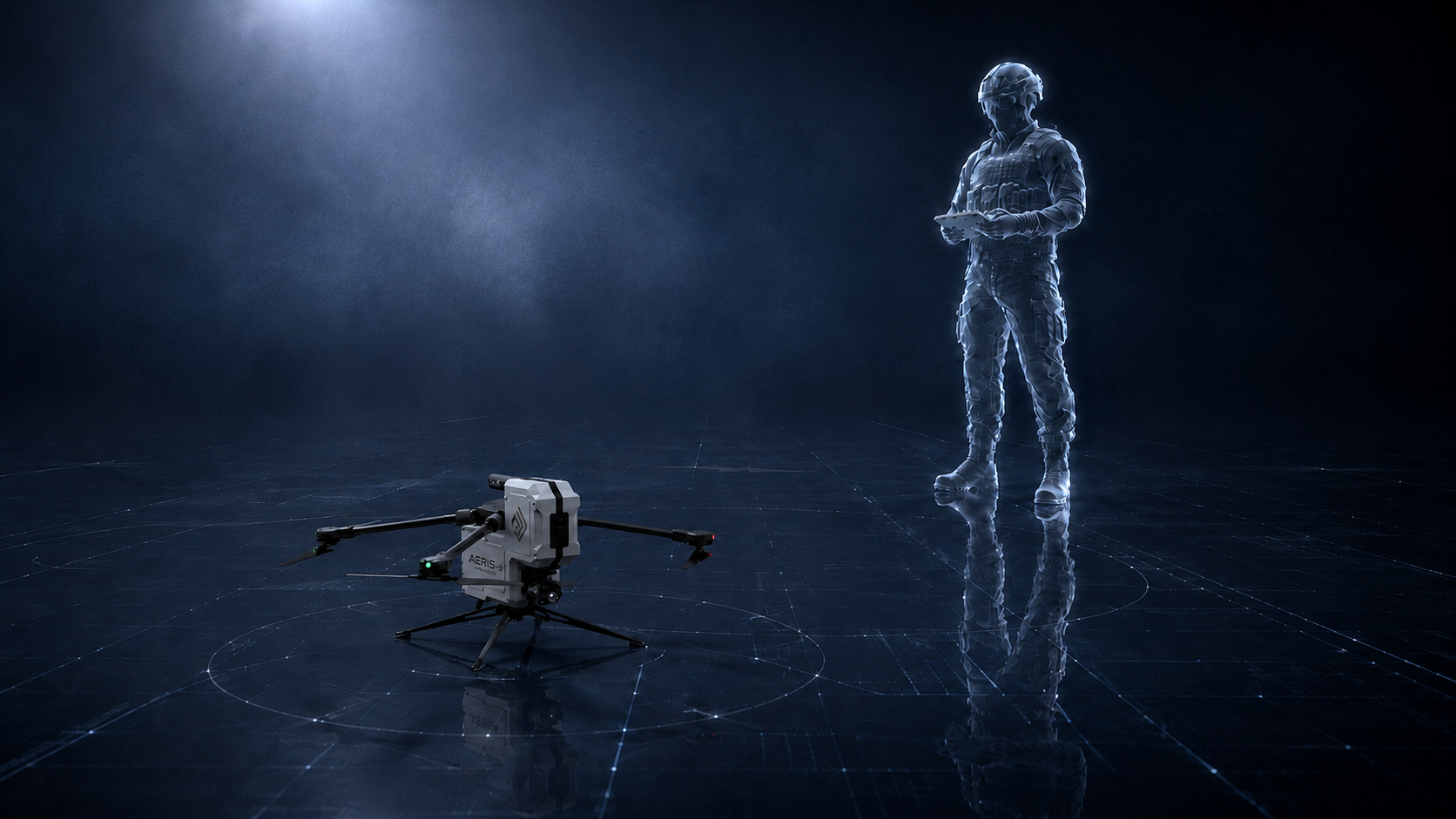

AERIS Recon S7 – kompaktes ISR-UAV für taktische Aufklärung
AERIS Recon S7 ist ein kompaktes taktisches Aufklärungs-UAV für schnelle Lagebilderfassung, ISR-orientierte Beobachtung und flexible Einsatzprofile in sicherheitskritischen Umgebungen.
AERIS Recon S7 ist ein kompaktes ISR-UAV für taktische Aufklärungs- und Beobachtungsmissionen. Entwickelt für Einsatzprofile, in denen schnelle Verfügbarkeit, geringe Signatur und belastbare Sensorinformationen unter sicherheitskritischen Bedingungen entscheidend sind.
Als integrierte Systemplattform verbindet AERIS Recon S7 die Flugplattform mit einer fest ausgelegten EO-/IR-Aufklärungspayload, IP-basierter taktischer Kommunikation, einer robusten Ground Control Station und feldtauglicher Instandsetzung. Damit eignet sich das System insbesondere für Lageaufklärung, Perimeter- und Raumüberwachung sowie mobile Beobachtungsaufgaben im behördlichen und verteidigungsbezogenen Umfeld.
Direkt zu: | Sensorik & KI | Kommunikation | Betriebsarten & Tether | Technische Daten
Einsatzprofil
Einsatzprofil und Systemvorteile
Das Einsatzprofil von AERIS Recon S7 ist auf schnelle taktische Aufklärung, mobile Beobachtung und robuste Informationsgewinnung ausgelegt. Die zentralen Systemvorteile liegen in kurzer Einsatzbereitschaft, EO-/IR-Aufklärung, taktischem Datenlink, kompakter Systemarchitektur und feldtauglicher Instandsetzung.
Taktische Lageaufklärung / ISR
AERIS Recon S7 unterstützt taktische Lageaufklärung und die schnelle Gewinnung belastbarer Bild- und Sensordaten für taktische Lagebilder. Das System ist auf ISR-orientierte Aufklärungs- und Beobachtungsmissionen ausgelegt, bei denen Informationen aus der Luft zeitnah, präzise und einsatznah verfügbar sein müssen.
Perimeter- und Raumüberwachung
Das UAV eignet sich für Perimeter- und Raumüberwachung sowie luftgestützte Beobachtungsaufgaben an sicherheitsrelevanten Bereichen, Zugängen und temporär zu überwachenden Räumen. Die EO-/IR-Aufklärung unterstützt dabei, Bewegungen, Auffälligkeiten und Lageveränderungen auch unter anspruchsvollen Einsatzbedingungen frühzeitig zu erfassen.
Mobile Beobachtungsaufgaben
Für mobile Beobachtungsaufgaben kann AERIS Recon S7 durch die kompakte Systemarchitektur, kurze Aufbauzeiten und die integrierte Aufklärungsausstattung kurzfristig verlegt und lageabhängig eingesetzt werden – auch abseits vorbereiteter Infrastruktur.
Behördliche und verteidigungsbezogene Einsatzlagen
AERIS Recon S7 ist für sicherheitskritische Anwendungen in behördlichen und verteidigungsbezogenen Einsatzlagen konzipiert. Das System unterstützt Einsatzkräfte bei polizeilichen Lagen, Search-&-Rescue-Szenarien und weiteren Missionen, in denen robuste Aufklärung und verlässliche Informationsgewinnung erforderlich sind.

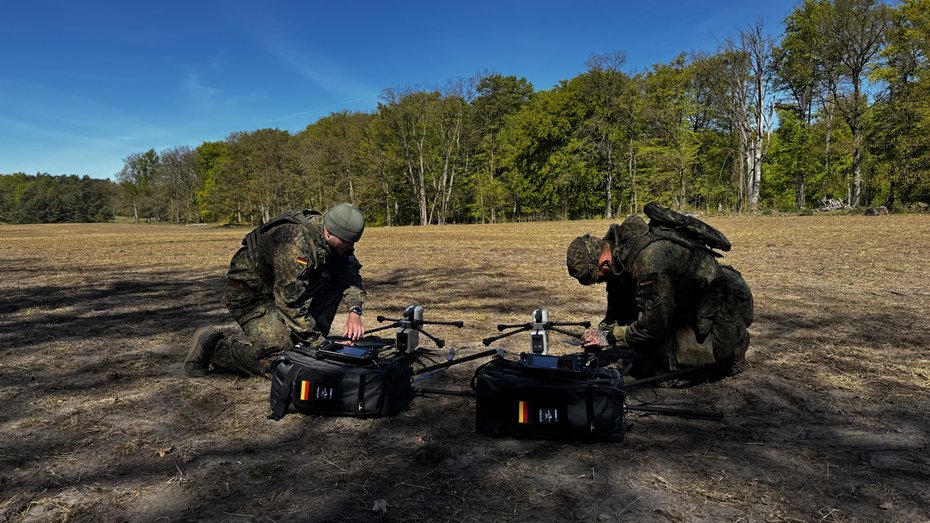

Schnelle Einsatzbereitschaft
Die schnelle Einsatzbereitschaft wird durch einen mechanischen Aufbau in etwa 30 bis 50 Sekunden unterstützt; die vollständige Einsatzbereitschaft liegt im typischen Ablauf bei rund 2 bis 3 Minuten. Damit lässt sich das System auch in dynamischen Lagen schnell in Betrieb nehmen.
EO-/IR-Aufklärung und KI-Tracking
Die stabilisierte EO-/IR-Payload stellt EO-/IR-Aufklärung mit Tageslichtbild, Wärmebild und Zoomfunktionen für Lagebilderfassung bei Tag, Nacht und eingeschränkter Sicht bereit. Je nach Konfiguration können KI-gestützte Tracking-Funktionen wie Target Tracking, Object Tracking und Multiple Target Tracking integriert werden.
Taktischer IP-Mesh-Datenlink
Der taktische IP-Mesh-Datenlink basiert auf einer IP-basierten Kommunikationsarchitektur mit MANET-/Mesh-Fähigkeit. Er überträgt Steuerdaten, Telemetrie und Sensordaten über einen robust ausgelegten Datenlink mit geringer Latenz und hoher Netzwerkskalierbarkeit.
VIRS, GNSS-Resilienz und feldtaugliche Instandsetzung
VIRS unterstützt als Vectorbirds Intelligent Return System eine energieeffiziente Rückführung mit adaptiver Höhenführung. Ergänzend verbessern Dead Reckoning mit Windabschätzung, bodennahes GNSS-freies Position Hold, GNSS-Resilienz sowie werkzeuglos wechselbare Antriebs- und Landemodule die operative Verfügbarkeit und die feldtaugliche Instandsetzung im Einsatz.
AERIS Recon S7 kombiniert eine klar auf taktische Aufklärung ausgerichtete Systemarchitektur mit Funktionen, die unter realen Einsatzbedingungen operative Vorteile schaffen.
Leistungsdaten
Technische Übersicht
AERIS Recon S7 ist als kompaktes taktisches ISR-UAV für mobile Aufklärungs-, Beobachtungs- und Lagebildmissionen ausgelegt. Die technische Übersicht zeigt, wie kurze Reaktionszeiten, reduzierte Signatur, EO-/IR-Aufklärung, IP-basierte Kommunikation, GNSS-resiliente Rückführungsfunktionen und feldtauglich wechselbare Systemmodule in einem kompakten System zusammengeführt werden.
Die wichtigsten Leistungsdaten im Überblick:
- Einsatzbereit
- 2–3 min
- MTOW
- 3,25 kg
- Datenlink
- 3–5 km LOS
- Flugzeit
- 40 min
- EO-/IR-Zoom
- 40×
Aufklärung & Assistenz

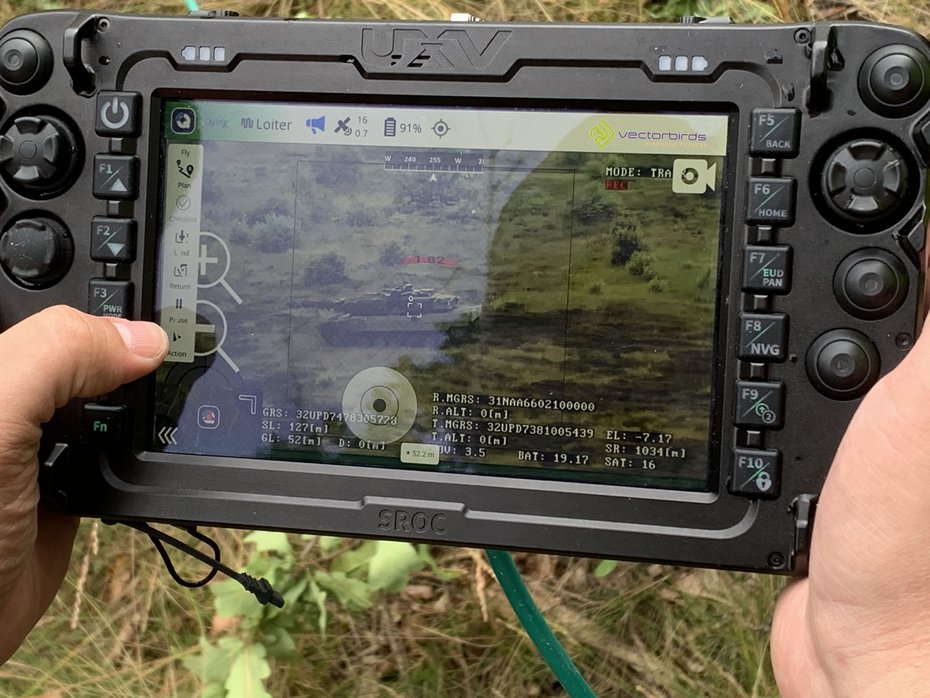

Sensorik & KI
Die Sensorik, KI und Assistenzfunktionen von AERIS Recon S7 verbinden stabilisierte EO-/IR-Aufklärung mit KI-gestützten Tracking-Funktionen und einer IP-basierten Payload-Architektur. Je nach Konfiguration stehen Sensorlösungen mit Tageslichtkanal, Wärmebildkanal, erweiterter Zoomleistung und sensorunterstützter Zielverfolgung zur Verfügung.
| Feld | Inhalt |
|---|---|
| Sensorarchitektur | Stabilisierte EO-/IR-Aufklärungspayload mit IP-basierter Payload- und Integrationsarchitektur |
| Tageslichtkanal | HD- oder Full-HD-Auflösung, payloadabhängig |
| Wärmebildkanal | LWIR-Wärmebildkanal, je nach Payload-Konfiguration bis Full-HD-IR möglich |
| Zoomfunktion | 40× Gesamtzoom in der Standardkonfiguration, optional bis zu 80× je nach Payload |
| Darstellungsmodi | Tageslichtbild, Wärmebild, Picture-in-Picture und Side-by-Side, payloadabhängig |
| KI-Tracking | Target Tracking, Object Tracking und Multiple Target Tracking |
| Zielverfolgung | Sensorunterstützte bzw. sensorübergreifende Zielverfolgung über EO-/IR-Kanäle, konfigurationsabhängig |
Datenlink & Systemanbindung
Kommunikation & Integration
Die Kommunikation, Integration und Systemanbindung von AERIS Recon S7 basiert auf einer IP-basierten Kommunikations- und Systemarchitektur, die Flugplattform, Payload, Ground Control Station, Telemetrie, Videodaten und missionsrelevante Informationen in einem robusten Datenverbund zusammenführt.
Der taktische IP-Mesh-Datenlink unterstützt mobile Einsatzprofile, netzwerkfähige Systemintegration und belastbare Kommunikation unter anspruchsvollen Bedingungen.
| Bereich | Auslegung |
|---|---|
| Kommunikationsarchitektur | IP-basierter taktischer Datenlink für Steuerung, Telemetrie, Videodaten und Nutzlastinformationen |
| Netzwerktyp | MANET / Mesh |
| Datenrate | bis 100 Mbit/s, abhängig von Konfiguration und Einsatzumgebung |
| Latenz | ca. 7 ms, konfigurations- und lageabhängig |
| Praktische Reichweite | typisch 3–5 km LOS, abhängig von Gelände, Antennenposition und Funkumgebung |
| Systemintegration | Einbindung von Steuerdaten, Telemetrie, Sensorik und Videostreams in eine integrierte Netzwerkarchitektur |
Flugführung & Resilienz
Navigation und Betriebssicherheit
Navigation, Flugführung und Betriebssicherheit des AERIS Recon S7 sind auf mobile Aufklärungsmissionen unter realen Einsatzbedingungen ausgelegt. Neben GNSS-gestützter Navigation können je nach Konfiguration zusätzliche Verfahren zur Lage- und Positionsstützung integriert werden.
Funktionen wie VIRS, Dead Reckoning, intelligente Rückführung und GNSS-resiliente Betriebslogik stärken die Resilienz der Plattform insbesondere dann, wenn Positionsdaten gestört, eingeschränkt oder zeitweise nicht zuverlässig verfügbar sind.
| Bereich | Auslegung |
|---|---|
| Navigationssystem | Dual-Band-GNSS / RTK, abhängig von System- und Empfängerkonfiguration |
| Unterstützte Satellitensysteme | GPS, GLONASS, Galileo, BeiDou und QZSS, abhängig von Empfänger und Konfiguration |
| Intelligente Rückführung | VIRS mit adaptiver Höhenführung zur kontrollierten und energieeffizienten Rückführung |
| Unterstützung bei GNSS-Störung | Dead Reckoning mit Windabschätzung zur zeitlich begrenzten Positionsabschätzung bei eingeschränkter GNSS-Verfügbarkeit |
| Bodennahes Position Hold | GNSS-freie Positionsunterstützung per Optical Flow, abhängig von Höhe, Untergrund, Lichtverhältnissen und Sensorintegration |
| Empfohlener Einsatzbereich | Optical-Flow-gestützte Funktionen typischerweise im bodennahen Bereich bis ca. 10 m Flughöhe |
Tether & Einsatzdauer
Betriebsarten & Tether
Die Betriebsarten von AERIS Recon S7 reichen vom mobilen Akkubetrieb bis zur tethergestützten Energieversorgung für stationäre Beobachtungs- und Aufklärungsaufgaben. Je nach Konfiguration kann das Tether-System neben der Energieversorgung auch Steuer-, Telemetrie-, Video- oder Netzwerkdaten unterstützen.
Dadurch lassen sich Einsatzdauer, Kommunikationsarchitektur und Missionsprofil an die jeweilige Lage anpassen, ohne den kompakten Charakter der Plattform aufzugeben.
| Betriebsart | Beschreibung |
|---|---|
| Mobiler Akkubetrieb | Energieversorgung über Bordakku; Steuerung, Telemetrie und Nutzlastdaten werden über den Funkdatenlink übertragen. |
| Hybrid-Tether-Betrieb | Energieversorgung über Tether-Kabel; Steuerung, Telemetrie und Videodaten können weiterhin über Funk geführt werden. |
| Kabelgestützter Betrieb | Je nach Tether-Konfiguration können neben der Energieversorgung auch Steuer-, Telemetrie-, Video- oder Netzwerkdaten über das Kabel geführt werden. |
| Tether-Einsatzhöhe | Konfigurationsabhängig; bei kompakten Tether-Konfigurationen typischerweise im Bereich bis ca. 40–45 m. |
| Datenoptionen über Tether | Konfigurationsabhängig über Twisted Pair, Ethernet- oder Glasfaserlösungen; erweiterte Daten- und Netzwerkfunktionen abhängig von Tether-System, UAV-Konfiguration und Missionsprofil. |
Spezifikationen
Technische Daten
Die technischen Daten und Spezifikationen von AERIS Recon S7 fassen die wesentlichen Plattform-, Betriebs- und Systemparameter für mobile ISR-, Beobachtungs- und Lagebildmissionen zusammen. Die Übersicht dient als kompakte Grundlage für eine erste technische Bewertung des ISR-UAV.
| Parameter | Auslegung |
|---|---|
| Systemtyp | Kompaktes taktisches Quadrokopter-UAV für ISR-, Aufklärungs- und Beobachtungsmissionen |
| MTOW | ca. 3,25 kg |
| Empfohlene Einsatzzeit | ca. 30 min, abhängig von Nutzlast, Wind, Flugprofil und Einsatzreserve |
| Maximale Flugzeit | bis ca. 40 min, konfigurations- und einsatzabhängig |
| Mechanischer Aufbau | ca. 30–50 s; vollständige Einsatzbereitschaft typischerweise nach ca. 2–3 min |
| Windresistenz | ca. Beaufort 5, abhängig von Missionsprofil und Einsatzumgebung |
| Datenlink | typisch ca. 3–5 km LOS, abhängig von Antennenposition, Gelände und Funkumgebung |
| Sensorik | stabilisierte EO-/IR-Aufklärungspayload mit Tageslicht-, Wärmebild- und Zoomfunktionen |
| Akustische Signatur | reduzierte Signatur für mobile Beobachtungs- und Aufklärungseinsätze |
Die Integration von AERIS Recon S7 mit ergänzenden Vectorbirds-Einsatzmodulen ermöglicht es, mobile Aufklärungsfähigkeiten, stationäre Beobachtungskonzepte und tethergestützte Betriebsarten missionsspezifisch zu erweitern.
Für länger andauernde stationäre Beobachtungs- und Aufklärungsmissionen kann AERIS Recon S7 mit geeigneten Tether-Systemen kombiniert werden. In Verbindung mit mobilen oder stationären Plattformlösungen wie TELEVATOR entstehen integrierte Systemkonzepte für persistente Luftbeobachtung, erhöhte Sensorpositionen und lageabhängige Langzeiteinsätze.
Transport und Verbringung von AERIS Recon S7 sind auf schnelle Bereitstellung, sichere Lagerung und robuste Logistikprozesse im Feld ausgelegt. Je nach Einsatzkonzept stehen unterschiedliche Transport- und Tragesysteme für Fahrzeugverlastung, Depotlagerung und mobile Kräfte zur Verfügung.
Koffer für Lagerung und Logistik
Für Transport, Lagerung und Fahrzeugverlastung kann AERIS Recon S7 in einem Hartschalenkoffer mit passgenauer Schaumstoffeinlage bereitgestellt werden. Diese Konfiguration schützt das System im logistischen Betrieb und eignet sich besonders für planbare Verbringung, Depotlagerung und sichere Bereitstellung.

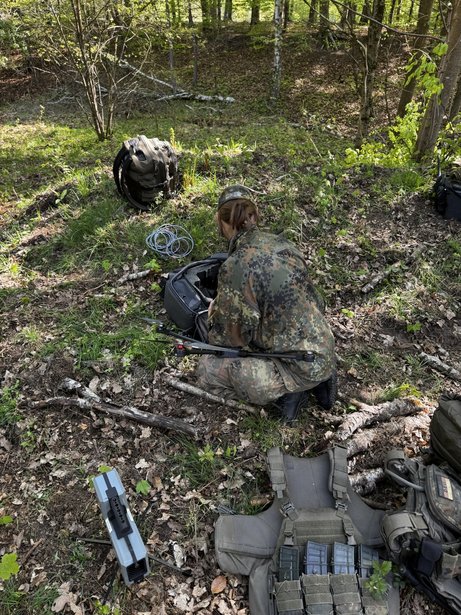

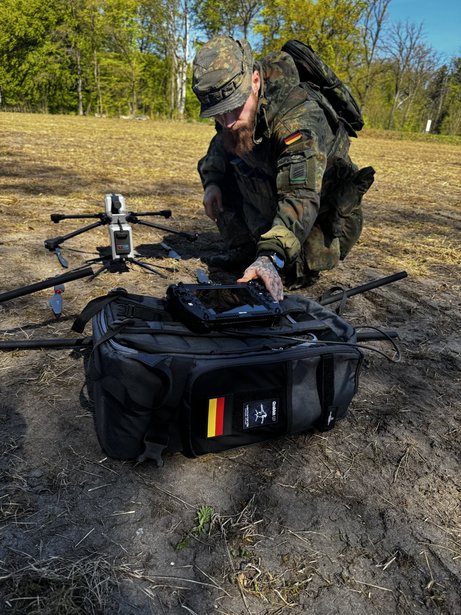

Rucksack für mobile Verbringung
Für mobile Kräfte steht eine gepolsterte Rucksackkonfiguration zur Verfügung. Sie ermöglicht die flexible Verbringung von AERIS Recon S7 bis in den unmittelbaren Einsatzraum und unterstützt ein schnelles Last-Mile-Deployment abseits direkter Fahrzeugnähe.
MOLLE-/PALS-kompatible Tragekonzepte
Ergänzend kann AERIS Recon S7 in MOLLE-/PALS-kompatible Trage- und Ausrüstungskonzepte eingebunden werden. Je nach Einsatzanforderung sind eigenständige modulare Tragesysteme ebenso möglich wie kombinierte Lösungen aus Rucksack, Zusatztaschen und MOLLE-/PALS-Anbindung.
Projektanfrage | AERIS Recon S7
AERIS Recon S7 für Ihr Einsatzprofil bewerten
Sie möchten bewerten, ob AERIS Recon S7 für Ihre taktischen Aufklärungs-, Beobachtungs- oder Lagebildanforderungen geeignet ist? Vectorbirds unterstützt Sie im Rahmen der Projektanfrage bei der technischen Einordnung, bei der Bewertung möglicher Einsatzkonzepte und bei der Auswahl geeigneter System-, Sensor- und Betriebsoptionen.
Auf dieser Basis lässt sich klären, ob AERIS Recon S7 als kompaktes ISR-UAV, als mobile Beobachtungsplattform oder als Teil einer erweiterten Systemlösung sinnvoll in Ihr Einsatzprofil eingebunden werden kann.
